ПРП, Панель распределения электропитания

05 ноября 2016

Существует несколько вариантов панелей распределения питания. Например, 3-U панель распределения питания ВРМ 500.ХХ которая предназначена для размещения в 19 дюймовых шкафах, или серверных стойках. С ней можно ознакомиться тут ВРМ 500.ХХ

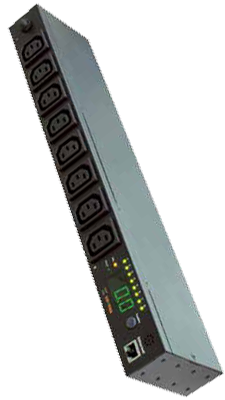

панель распределения питания

Далее в этой статье речь пойдёт о распределите питания при помощи PDU.

Панель распределения электропитания позволяет разделить на группы потребителей в сетевом или серверном шкафу. Такое разделение требуется для удобства кабельной разводки в шкафах, а также корректного разделения нагрузки по фазам в случае использования однофазных панелей распределения в случае трехфазного ввода. PDU делится на несколько типов розеток, среди которых Schuko, IEC, DIN по возможностям крепления в шкафах или стойках вертикальным или горизонтальным способом, по числу входных и выходных розеток и по функциональным возможностям, а также опциям контроля и управления.

Используя PDU с функцией замера параметров нагрузок становится возможным удаленно или локально получить информацию о используемом токе, мощности и напряжении. Благодаря этой информации удается более рационально использовать мощности систем электропитания. Большинство изготовителей панелей распределения электропитания встраивают в них удаленный мониторинг и удаленное управление. Данные возможности реализуются в виде включения/выключения целой панели или отдельных ее розеток с управлением с помощью специального программного обеспечения.

Панели распределения питания необходимы для того, чтобы подключить активное оборудование, устанавливаемое в монтажные стойки и шкафы к сети 220 В. Панели выпускают в вертикальном и горизонтальном варианте. Горизонтальная панель монтируется в девятнадцатидюймовые рамы шкафа. Вертикальная панель устанавливается на силовой каркас шкафа с тыльной стороны или же на специально предусмотренные шины, устанавливаемые при сборке шкафа. Как правило, девятнадцатидюймовые ПРП применяются для включения оборудования сетевых коммутаторов уровней рабочих групп и серверов с общей потребляемой мощностью не больше 3 кВт. Вертикальная панель распределения питания может иметь от одного до двух контуров и большее количество розеток и может быть предназначение для подключения энергоемкого оборудования.

Особенности и характеристики

Назначением распределительной панели является распределение напряжения постоянного тока от двух источников питания по двум группам потребления, где каждый защищен от перегрузок и короткого замыкания при помощи автоматического выключателя. От каждого ввода панели подпитывается собственная группа нагрузок. От каждого источника питания вход и выход панели развязаны между собой по потенциальным цепям. Уровень и токовая нагрузка автоматической системы включения/выключения, встроенной в панель, определяется согласно требованиям заказчика.

Максимальное число выходов по каждому из вводов для подключения нагрузок к панели соответствует количеству установленных в панель однополюсных автоматических выключателей и равняется 9. В типичном варианте исполнения панель производится с 2-мя группами выключателей нагрузок, по 9 однополюсных автоматических выключателей нагрузок в каждой их групп. Панель монтируют и эксплуатируют в типичных 19- дюймовых стойках и шкафах телекоммуникации.

Принцип работы

Распределение тока производится согласно отрицательным полюсам непосредственно с выходных выводов автоматических выключателей. Выводы для подключения нагрузок дают возможность подключения кабелей сечения размером не больше 16кв.мм. Отходящие кабели нагрузок выводятся сквозь отверстия в задней стенки, расположенные с правой и левой стороны. С задней стороны стенки располагаются отгибы для крепления суппорта и монтажа двух клеммников (плюсового (шина +) и заземления (шина Ре)).

Установка и обслуживание автоматических выключателей производится при снятой верхней крышке. Разводка осуществляется с помощью кабелей. С лицевой стороны панель закрыта защитной крышкой с перфорацией и пластиковыми фиксаторами.
