Система бесперебойного питания с ЛИАБ на основе двунаправленного инвертора
Особенности продукта
- Тип преобразователя – off-line
- Мощность от 1 до 27 кВА
- Номинальное напряжение 230/380 В
- Номинальная частота 50 Гц
- Идеальная синусоида
Типовое применение
- Серверы
- Телекоммуникационное оборудование
- Системы жизнеобеспечения
Преимущества
- Возможность параллельной работы нескольких преобразователей
- Расширенный функционал (ECO-режим, функция параллельной работы с сетью на нагрузку)
- Высокий КПД (до 96%)
Аккумуляторная батарея
- Литий-ионная аккумуляторная батарея LFP+ обычного или модульного типа
- Токи разряда до 5 С
- Встроенная BMS

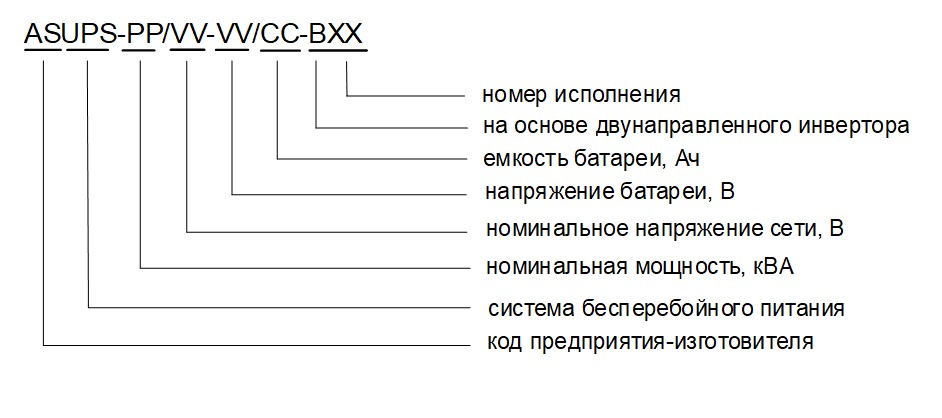

Обозначение
Номенклатура
| Параметры | мощность, кВт | Напр. сети, В | Напр. DC, В | Емкость, Ач | Время, резерв., мин. | Размеры, мм ВхШхГ | Вес, кг |
| ASUPS-1,3/230-12/30-B01 | 1,3 | 230 | 12 | 30 | 5 | 730х600х600 | 58 |
| ASUPS-1,3/230-12/40-B01 | 1,3 | 230 | 12 | 40 | 20 | 730х600х600 | 58,8 |
| ASUPS-2,0/230-12/40-B01 | 2 | 230 | 12 | 40 | 5 | 730х600х600 | 61,8 |
| ASUPS-2,0/230-12/60-B01 | 2 | 230 | 12 | 60 | 20 | 730х600х600 | 64,2 |
| ASUPS-2,0/230-24/30-B01 | 2 | 230 | 24 | 30 | 20 | 730х600х600 | 66,2 |
| ASUPS-3,0/230-24/30-B01 | 3 | 230 | 24 | 30 | 5 | 730х600х600 | 70,2 |
| ASUPS-3,0/230-24/30-B03 | 3 | 230 | 24 | 30 | 5 | 730х600х600 | 70,2 |
| ASUPS-3,0/230-24/40-B01 | 3 | 230 | 24 | 40 | 20 | 730х600х600 | 71,8 |
| ASUPS-4,5/230-48/30-B01 | 4,5 | 230 | 48 | 30 | 20 | 730х600х600 | 84,6 |
| ASUPS-4,5/230-48/30-B03 | 4,5 | 230 | 48 | 30 | 20 | 730х600х600 | 84,6 |
| ASUPS-6,0/230-48/30-B01 | 6 | 230 | 48 | 30 | 5 | 730х600х600 | 90,1 |
| ASUPS-6,0/230-48/40-B01 | 6 | 230 | 48 | 40 | 20 | 730х600х600 | 93,3 |
| ASUPS-6,0/230-48/40-B03 | 6 | 230 | 48 | 40 | 20 | 730х600х600 | 93,3 |
| ASUPS-9,0/230-48/50-B03 | 9 | 230 | 48 | 50 | 5 | 730х600х600 | 110,8 |
| ASUPS-9,0/230-48/60-B03 | 9 | 230 | 48 | 60 | 20 | 730х600х600 | 120,4 |
| ASUPS-9,0/230-48/100-B11 | 9 | 230 | 48 | 100 | 15 | 730х600х600 | 133,8 |
| ASUPS-13,5/380-48/75-B03 | 13,5 | 380 | 48 | 75 | 20 | 1166 х600х600 | 155,8 |
| ASUPS-13,5/380-48/100-B03 | 13,5 | 380 | 48 | 100 | 20 | 1166 х600х600 | 162,2 |
| ASUPS-13,5/380-48/150-B13 | 13,5 | 380 | 48 | 150 | 15 | 1166 х600х600 | 210,9 |
| ASUPS-18,0/380-48/100-B03 | 18 | 380 | 48 | 100 | 5 | 1166 х600х600 | 178,7 |
| ASUPS-18,0/380-48/160-B03 | 18 | 380 | 48 | 160 | 20 | 1166 х600х600 | 221,9 |
| ASUPS-18,0/380-48/200-B013 | 18 | 380 | 48 | 200 | 15 | 1166 х600х600 | 235,9 |
| ASUPS-27,0/380-48/160-B03 | 27 | 380 | 48 | 160 | 20 | 1166 х600х600 | 274,4 |
| ASUPS-27,0/380-48/200-B03 | 27 | 380 | 48 | 200 | 20 | 1166 х600х600 | 268 |
| ASUPS-27,0/380-48/300-B013 | 27 | 380 | 48 | 300 | 15 | 1388 х800х600 | 343 |
Модификации системы
Используются несколько модификаций систем.
00Y (Y = 1, 2 или 3) – определяет функционал преобразователя напряжения.
| Свойство | 001 | 002 | 003 |
| Функции батарейного инвертора | да | да | да |
| Функции подкачки энергии в сеть | - | да | да |
| Работа в 3-х фазной сети | - | опция | да |
| Функция АВР | - | опция | да |
| Релейные выходы для управления внешним генератором | - | - | да |
| Встроенный ПК | - | - | да |
| Встроенный Web-сервер для дистанционного мониторинга | - | - | да |
| EMI фильтр по входу и выходу | - | - | да |
010 – определяет использование аккумуляторной батареи модульного типа.
Габаритные размеры и вес преобразователей напряжения
| U, В | 12 | 24 | 48 | |||||||||
| P, кВт | Д, см | Г, см | В, см | Вес, кг | Д, см | Г, см | В, см | Вес, кг | Д, см | Г, см | В, см | Вес, кг |
| 1,3 | 33 | 28 | 13 | 12 |
|
|
|
|
|
|
|
|
| 2,0 | 33 | 28 | 13 | 15 | 33 | 28 | 13 | 15 |
|
|
|
|
| 3,0 | 51 | 37 | 18 | 21 | 51 | 37 | 18 | 19 | 51 | 37 | 18 | 19 |
| 4,5 |
|
|
|
| 51 | 37 | 18 | 23 | 51 | 37 | 18 | 23 |
| 6,0 |
|
|
|
| 51 | 37 | 18 | 28,5 | 51 | 37 | 18 | 28,5 |
| 9,0 |
|
|
|
| 56 | 46 | 21 | 48 | 56 | 46 | 21 | 46 |
Технические параметры преобразователя
| Параметр | Значение |
|
| Тип преобразователя | Off-line | |
| Мощность номинальная, кВт | 0,8 – 6 | 6 – 18 |
| Мощность максимальная (в течение 20 минут) | 1,3 – 9 | 9 – 27 |
| Напряжение AC номинальное | 1ф/230 В | 3ф/380 В |
| Напряжение DC номинальное, | 12 – 48 В | |
| Частота сети в режиме генерации | 50 Гц ±0,1% | |
| Время переключения из режима трансляции энергии от сети в режим генерации от батареи | 2 – 4 мсек | |
| Время переключения из режима генерации от батареи в режим трансляции энергии от сети | 0 мсек | |
| Напряжение на выходе | чистый синус | |
| КПД | 96 % | |
| Синхронизация по фазам | автоматическая | |
| Возможность параллельной работы инверторов | да | |
| Температура | -25 ~ +40 °C | |
| LCD дисплей | Напряжение входа/выхода/батареи, частота, емкость АБ, нагрузка | |
| Интерфейс | RS232 / SNMP (опция) / USB (опция) | |
| Встроенный ПК | опционально | |
| Встроенный Web-сервер для дистанционного мониторинга | опционально | |

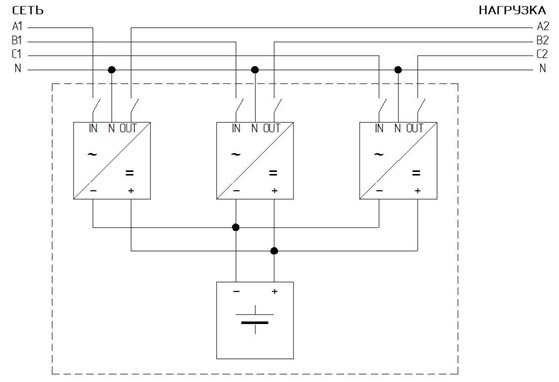

Структурная схема ИБП
Трехфазный ИБП состоит из подключенных параллельно однофазных преобразователей, каждый из которых синхронизирован относительно остальных по амплитуде, частоте и фазе напряжения. К звену постоянного тока подключается общая аккумуляторная батарея. Используется функция выравнивания тока заряда батареи от каждого преобразователя.
Особенности аккумуляторной батареи
| Параметр | Значение |
| Тип электрохимии | LFP+ |
| Номинальное напряжение, В | 12/24/48 |
| Ток заряда максимальный | 1 С |
| Ток разряда максимальный длительный для модульных батарей для обычных батарей |
2 С 3 С |
| Саморазряд | ≤1% в месяц |
| Срок службы, не менее, лет | 10* |
| Температура рабочая разряда | от -20 до +65 ºС |
| Температура рабочая заряда | от 0 до +65 ºС |
