Установка питания PS48-0020 (от 350 до 1050 Вт)

Установка питания PS48-0020 (от 350 до 1050 Вт)

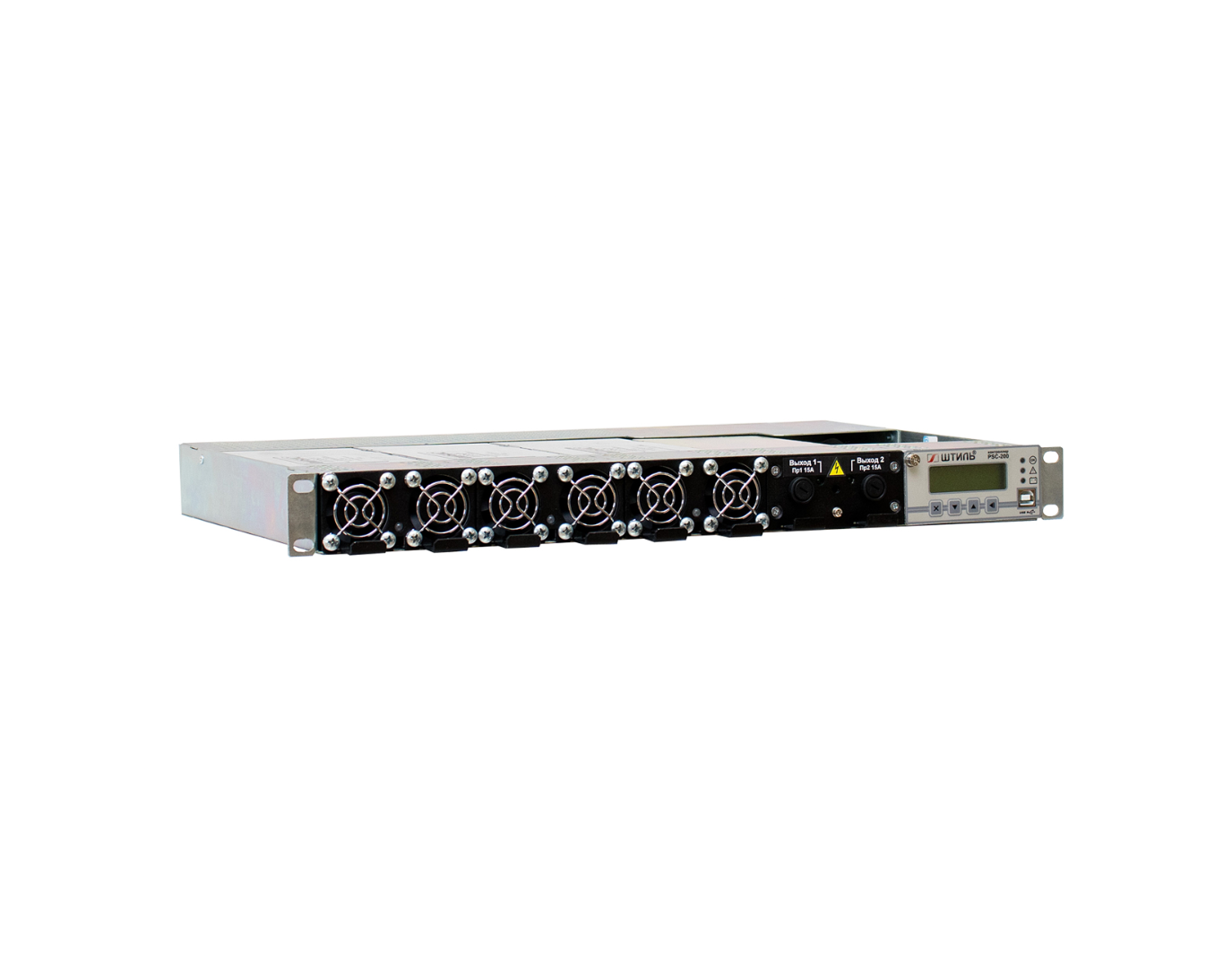

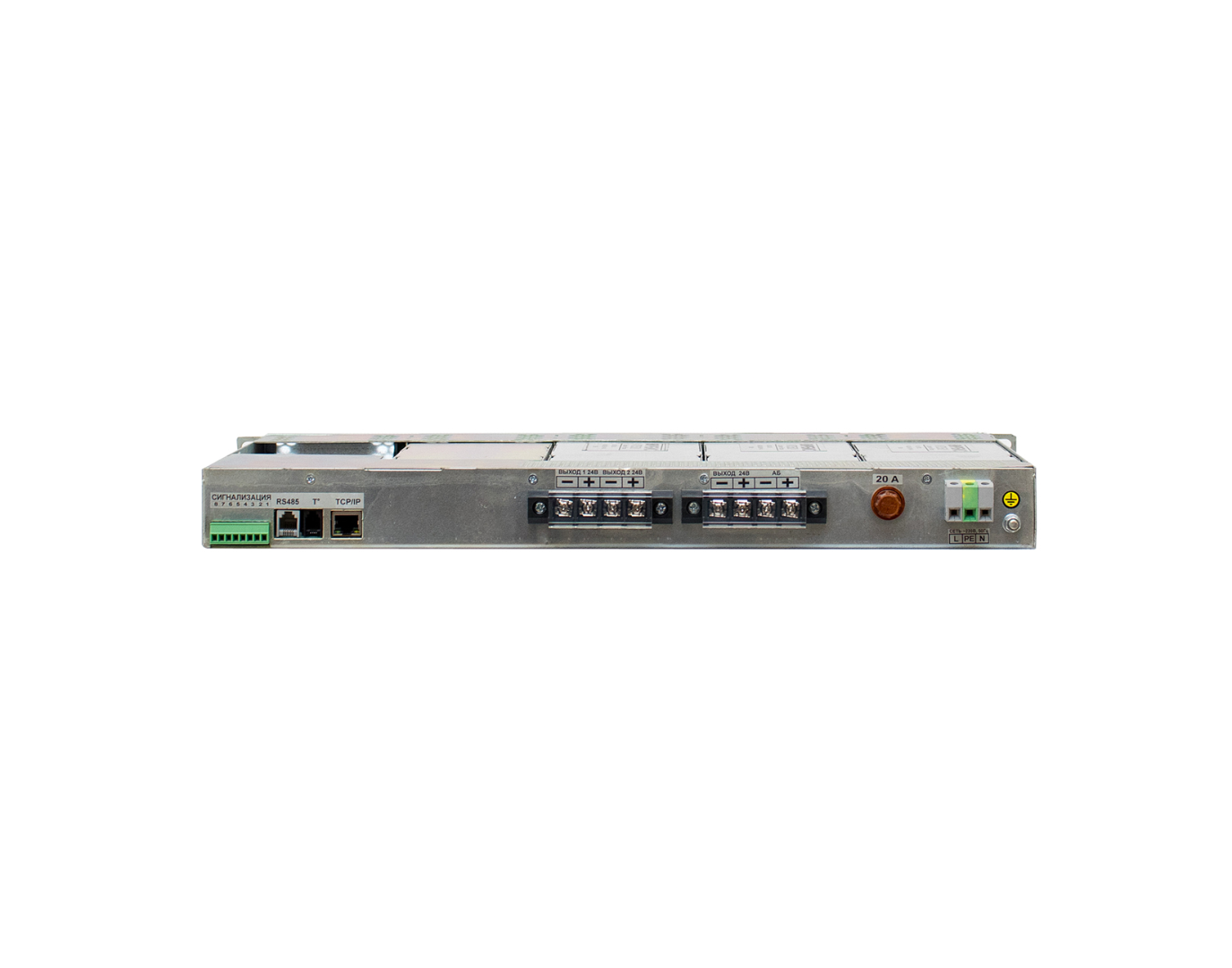

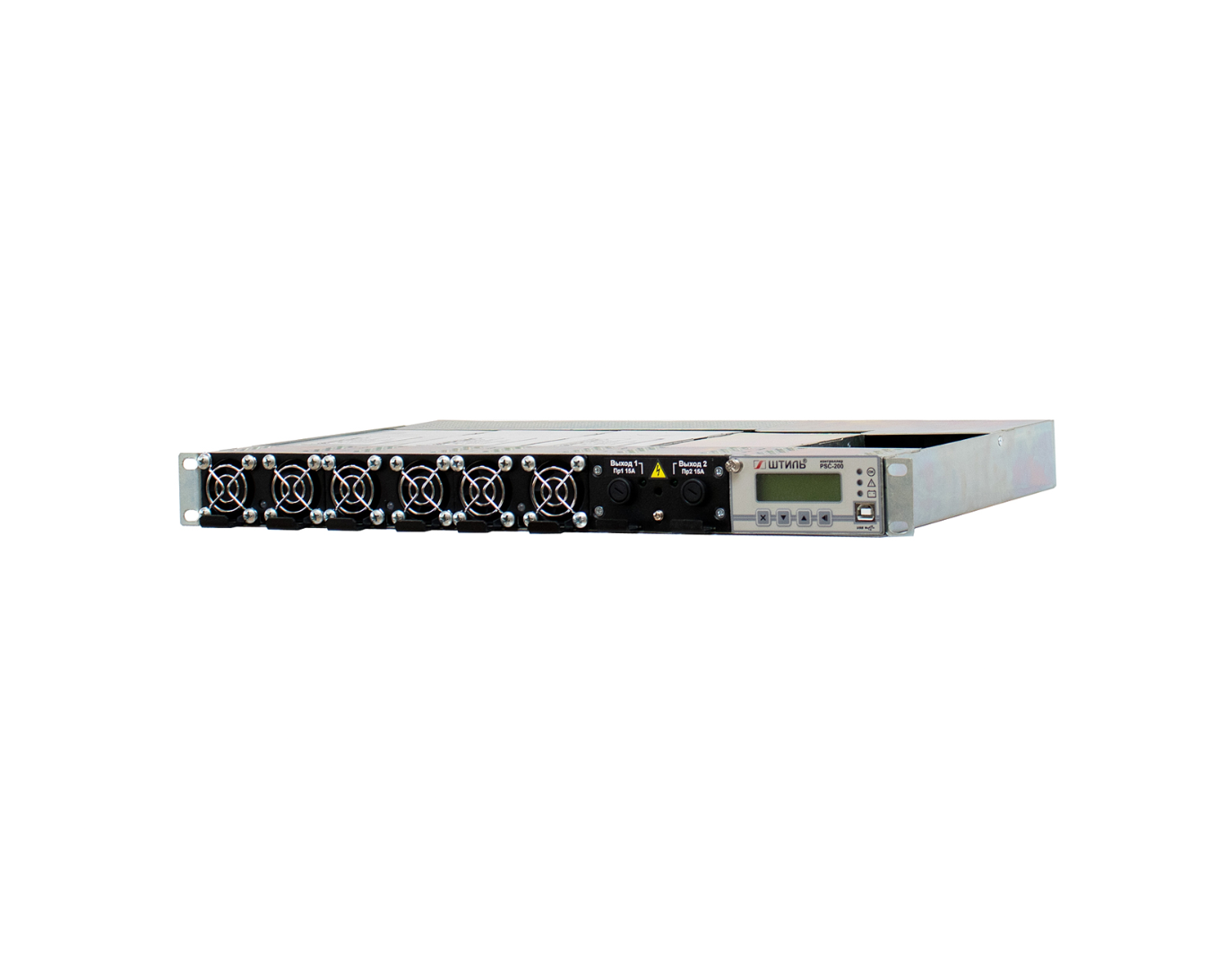

Система электропитания PS48-0020 (3/0350-1U) изготавливается в виде 19-дюймовой корзины и устанавливается в шкафах и стойках соответствующих размеров. Высота устройства составляет 1U, глубина – 330 мм. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS48-0020 обозначена в таблице ниже.

Активная мощность, кВт 1,05
Форм-фактор в стойку (компактные) 1U
Номинальное входное переменное напряжение, В 220
Номинальное выходное напряжение постоянного тока, В 48
Максимальный выходной ток, А 21,9 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>175 В)
Наличие встроенных батарей нет
Гарантийный срок, мес 24


В состав изделия, помимо источников питания (выпрямителей), также входит коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки и сетевой предохранитель, устройства защиты аккумуляторов от короткого замыкания и глубоких разрядов, контроллер «Штиль» PSC-200.03 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей. Обращаем Ваше внимание на то, что сами аккумуляторные батареи не входят в комплект поставки изделия!

Характеристики

Общие
Активная мощность, кВт 1,05
Форм-фактор в стойку (компактные)
Страна производитель Россия
Входные характеристики
Тип входной сети однофазная сеть переменного тока
Номинальное входное переменное напряжение, В 220
Рабочий диапазон входного переменного напряжения, В 90-276 (в диапазоне 90-175 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх=90 В)
Номинальная входная частота, Гц 50
Допустимый диапазон входной частоты, Гц 45-65
Входной коэффициент мощности 0,99
Максимальный входной ток, А 12,9 (при установке в изделие 3-х источников питания (выпрямителей))
Выходные характеристики
Тип выходного напряжения постоянное
Номинальное выходное напряжение постоянного тока, В 48
Диапазон выходного напряжения постоянного тока, В 40-56
Действующее значение пульсаций, мВ не более 100
Максимальный выходной ток, А 21,9 (при установке в изделие 3-х источников питания (выпрямителей), при Uвх>175 В)
КПД, % не менее 90
Аккумуляторные батареи (АБ)
Наличие встроенных батарей нет
Поддержка подключения внешних АБ да
Функционал управления АБ защита от «глубокого» разряда, контроль температуры (термокомпенсация)
Защита
Контакт заземления РЕ да
Перегрев защита c автоматическим восстановлением
Пониженное или повышенное входное напряжение защита c автоматическим восстановлением
Номинал предохранителей защиты нагрузки, А 16
Номинал сетевого предохранителя, А 20
Номинал предохранителей защиты АБ, А 35
Панель управления и интерфейсы
Светодиодная индикация индикация основных состояний изделия
USB да
Ethernet опция
«Сухие» контакты общая авария, разряд батарей, отказ выпрямителей, отсутствие входного напряжения
Надежность и эксплуатационные характеристики
Диапазон рабочей температуры, °С от +5 до +50
Диапазон температуры хранения, °С от -40 до +85
Срок службы, лет не менее 20
Наработка на отказ, ч не менее 150000
Среднее время восстановления, ч не более 1
Гарантийный срок, мес 24
Механические характеристики
Габаритные размеры ВхШхГ (без упаковки), мм 44х483х330
Высота установки в стойку, U 1
Масса, кг не более 8 (при установке в изделие 3-х источников питания (выпрямителей))
Цвет корпуса серый
